飞控控制卡 计数功能 介绍

LED显示屏

注意：一个节目仅可添加一个计数。（如一个画面有多个计数需求，就需要使用多张控制卡）

支持的控制卡型号
8代全系列支持计数功能，其中8W5、8W5a可以记住计数状态，其他8代控制卡断电后，不能记住计数状态。

飞控控制卡扩展接口硬件接线方法

在飞控控制卡上，用杜邦线将S1，S2，S3接好。
①COM：公共端，对地短路触发
②S1：复位计数到初始值
③S2：加
④S3：减
⑤D1：最小值报警开启时候（界面上配置），计数达到最小值， 输出报警电平（界面上配置）
⑥D2：最大值报警开启时候（界面上配置），计数达到最大值， 输出报警电平（界面上配置）


飞控控制卡手机软件添加计数区域步骤

第一步、先把控制卡固件升级到最新版本

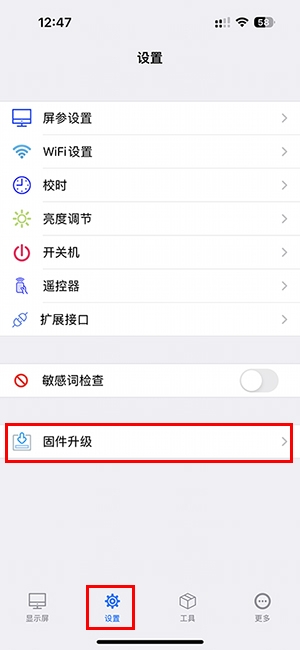

打开飞控软件之后，点击软件底部“设置”，再点击“固件升级”


第二步、固件升级之后，软件返回到编辑内容界面，点击右上角“+”，再选择里面的“计数”


第三步、计数区域添加好之后，根据自己的需求进行设置。


飞控控制卡计数演示视频
